電氣防雷接地裝置的制作及施工安裝注意事項，非常全面

地網的重要性在這里就不多作說明了，開門見山吧。

  利用自然接地體時，要采用不少于兩根的導體，并在不同地點與接地干線相連接。而進行人工接地體施工安裝時，應嚴格按照設計要求逐項實施：

1，接地體頂面埋設深度應符合設計規定。當無規定時，不宜小于0.6M。角鋼及鋼管接地體應垂直配置。除接地體外，接地體引出線的垂直部分和接地裝置焊接部分應作防腐處理；在作防腐處理前，表面必須除銹并去掉焊接處殘留的焊粉。

2，垂直接地體的間距不宜小于其長度的2倍，水平接地體的間距應符合設計規定，當無設計規定時不宜小于5M。

3，防雷接地線應防止發生機械損傷和化學腐蝕。在與公路，鐵路或管道等交叉及其他可能使接地線遭受損傷處，均應用管子或角鋼等加以保護。接地線在穿過墻壁，樓板和地坪處應加裝鋼管或其他堅固的保護套，有化學腐蝕的部分還應采取防腐措施。

4，防雷接地干線應在不同的兩點及以上與接地網相連接。自然接地體應在不同的兩點及以上與接地線干線或接地網相連接。

5，每個電氣防雷接地裝置的接地應以單獨的接地線與防雷接地干線相連接，不得在一個防雷接地線中串接幾個需要接地的電氣防雷裝置。

6，接地體敷設完后的土溝其回填土內不應夾有石塊和建筑垃圾等；外敷的土壤不得有較強的腐蝕性；在回填土時應分層夯實。

7，明敷防雷接地線的安裝應符合下列要求：

A，安裝的地方要方便檢查。

B，敷設位置不應妨礙設備的拆卸與檢修。

C，支持件間的距離，在水平直線部分宜為0.5M到1.5米；垂直部分宜為1.5米到3米；轉彎部分宜為0.3M到0.5M。

D，接地線應按水平或垂直敷設，亦可與建筑物傾斜結構平行敷設；在直線段上，不應有高低起伏及彎曲等情況。

E，接地線沿建筑物墻壁水平敷設時，離地面距離宜為250到300M；接地先與建筑物墻壁間的間隙宜為10到15MM。

F，在接地線跨越建筑物伸縮縫，沉降縫處時，應設置補償器。補償器可用接地線本身彎成弧狀代替。

8，明敷接地線的表面應涂以15—100MM寬度相等的綠色和黃色相間的條紋。在每個導體的全部長度上或只在每個區間或每個可接觸到的部位上宜作出標志。當使用膠帶時，應使用雙色膠帶。

9，在接地線引向建筑物的入口處和在檢修用臨時接地點處，均應刷白色底漆并標以黑色接地記號。

10，進行檢修時，在配電室，斷路器室，母線分段處，發電機引出線等需臨時接地的地方，應引入接地干線，并應設有專供連接臨時接地線使用的接地線和螺栓。

  11，當電纜穿過零序電流互感器時，電纜頭的接地線應通過零序電流互感器后接地；由電纜頭至穿過零序電流互感器的一段電纜金屬互層和接地線應對地絕緣。

  12，直接接地或經消弧線圈接地變壓器，旋轉點擊的中性點與接地體或接地干線的連接，應采用單獨的接地線。

  13，變電所，配電所的避雷器應用最短的接地線與主接地網連接。

  14，全封閉組合電器的外殼應按制造廠規定接地；法蘭片間應采用跨接線連接，并應保證良好的電氣通路。

  15，高壓配電間隔和靜止補償裝置的柵欄門鉸鏈處應用軟銅線連接，以保持良好接地。

  16，高頻感應電熱裝置的屏蔽外殼，高頻回路中外露導體和電氣設備的所有屏蔽部分與其連接的金屬管道均應接地，并宜與接地干線連接。

  17，防雷接地裝置由多個分支接地裝置部分組成時，應按設計要求設置便于分開的斷接卡，自然接地體與人工接地體連接處也應有便于分開的斷接卡。斷接卡應有保護措施。

  18，如果接地體時安裝在有強烈腐蝕性的土壤中，則防雷接地體應鍍錫或鍍鋅并加大截面。注意不準采用涂漆或涂瀝青的辦法防腐蝕。

  19，安排接地體位置時，為減少相鄰接地體之間的屏蔽作用，垂直接地體的間距不應小于接地體長度的兩杯；水平接地體的間距，一般不小于5M。

  20，接地體打入地下時，角鋼的下端要削尖；鋼管的下端要加工成尖形或將圓管打扁后再垂直打入；扁鋼埋入地下時則應立放。

  21，為減少自然因素對防雷接地電阻的影響并取得良好的接地效果，埋入地中的垂直接地體頂端，距地面不應小于0.6米，如果水平埋設時，其深度也不應該小于0.6米。

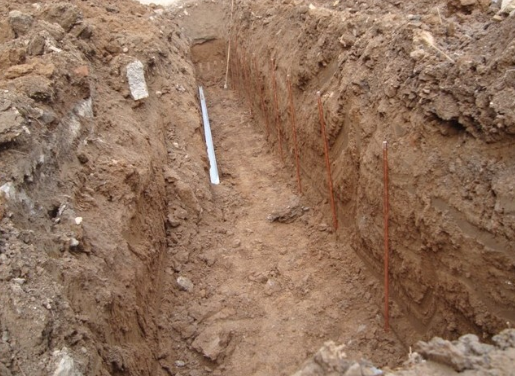

  22，埋設防雷接地體時，應先挖一條寬0.5米，深0.8米的地溝。然后再將接地體打入溝內，上端露出溝底0.1米到0.2米，以便對接地體上的連接扁鋼和接地線進行焊接。焊接好后，經檢查認為焊接質量和接地體埋深均合乎要求時，方可將溝填平夯實。為日后測量接地電阻方便，應在適當位置加裝接線卡子，以備測量時接用。
